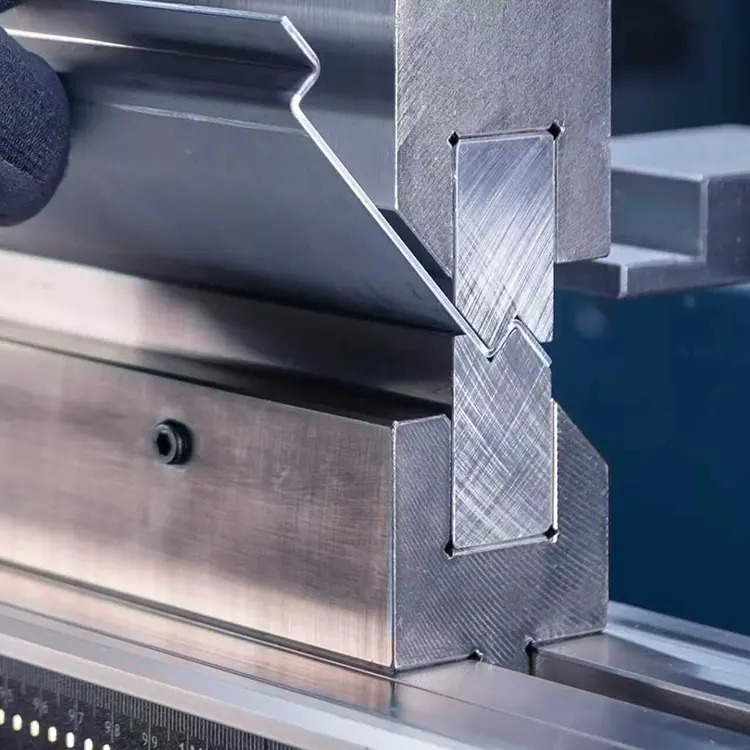

Метален лим Офсет свиткување

CNC свиткување за делови за виткање со офсет лим во Difon Machinery

Производителите во индустрии како куќишта за електронска опрема, индустриски кабинети и рамки за медицински уреди честопати имаат потреба од делови од лим со прецизни, контролирани поместувања. Овие делови ги премостуваат празнините помеѓу неусогласените површини за склопување или создаваат структуриран простор за внатрешните компоненти. Difon Machinery е специјализиран за прецизни услуги за виткање со офсет метален лим кои ги решаваат предизвиците за усогласување. Ние испорачуваме приспособени и полуприспособени решенија за виткање со поместување за апликации како што се скалести потпирачи за електронски држачи, офсет прегради на кабинети, скалести плочи за монтирање на медицински уреди и многу повеќе. Секој дел е направен со напредна CNC технологија за свиткување за да се постигнат точни офсет големини и конзистентни агли. Ова осигурува дека тие непречено се вклопуваат во вашите постоечки линии на склопување. Со партнерството со Difon за вашите офсет делови, ја елиминирате потребата за рачно прилагодување или склопување на повеќе компоненти, рационализирајќи го вашиот производствен процес. Ова резултира со подобрено вклопување на производот, функционалност и забрзано време на склопување.

Офсетното свиткување на лим не е само тип на стандардно свиткување - тоа е специјализиран процес за решавање на заеднички производствен проблем: усогласување на делови со површини кои не седат на иста рамнина. Земете електронски уред: можеби ќе му треба држач што го поместува колото 10 mm над металната шасија за да избегне проблеми со топлината. На индустрискиот кабинет може да му треба разделник со поместување од 5 mm за да се вклопи заптивната заптивка. Медицинската количка може да бара монтажна плоча со поместување од 3 мм за да работи со постоечкиот хардвер. Стандардните услуги за виткање честопати не успеваат да ги исполнат овие прецизни барања. Тие прават делови со неконзистентни поместени длабочини или агли што ве принудуваат да се приспособите на лице место — губејќи време и ризикувајќи да се оштети делот. Во фабриката за офсет свиткување на Дифон, ние не ги „виткаме деловите само со поместувања“. Ние го дизајнираме секое поместување за да одговара на вашите специфични потреби за склопување. Процесот започнува со анализа на интеракцијата на делот со другите компоненти: Каков јаз ви треба помеѓу површините? Дали офсет ќе одржи тежина или само ќе додаде растојание? Дали поместувањето треба да се усогласи со претходно издупчени дупки? Овој пристап насочен кон склопување гарантира дека секој офсет дел што го испорачуваме постигнува првпат. Без преработка, без доцнења во распоредот за производство.

Нашата услуга за офсет виткање на лим започнува со трифазен работен тек фокусиран на прецизност и компатибилност. Процесот започнува со детална анализа на вашите барања за офсет. Стандардно свиткување се фокусира само на димензиите на делот, но за офсет виткање на лим треба да го мапираме целиот контекст на склопување на делот. На пример, ако ви треба офсет држач за 19-инчен сервер држач, нашиот инженерски тим прво ја проверува внатрешната големина на решетката, колкава тежина ќе држи држачот и каде се постојните дупки за монтирање. Потоа користиме 2D CAD софтвер за да направиме „офсет план“. Ова не ги наведува само должината, ширината и длабочината на поместувањето на делот - исто така ги означува референтните точки за усогласување со другите компоненти. Планот ги вклучува клучните детали: „насока на поместување“, „толеранција на поместување“ и „секвенца на свиткување“. За сложени делови со повеќекратни поместувања - како разделник на кабинет со вертикални и хоризонтални поместувања - правиме 3D прикажувања. Тие покажуваат како делот ќе се вклопи во финалното склопување, така што ги решаваме проблемите со усогласувањето пред да започне производството. Овој чекор на мапирање осигурува дека процесот на офсет свиткување одговара на вашите единствени потреби за склопување, а не само генерички правила.

Штом ќе се заврши офсет планот, се префрламе на повеќеоски CNC свиткување за да направиме прецизни поместувања. Оваа фаза ја користи нашата специјализирана опрема за да гарантира прецизност. Основните CNC машини за виткање со 3 оски се борат со доследна контрола на поместување, но ние користиме оние со 6 оски. Тие имаат двојни задни сензори и сензори за следење на офсет во реално време. Тие ни дозволуваат да прилагодиме две клучни работи за офсет свиткување: „длабочина на поместување“ и „агол на поместување“. Да речеме дека правиме вертикална поместена држач од 5 mm од ладно валани челик со дебелина од 1,5 mm. Системот CNC следи јасна низа: прво, го порамнува металниот лим со примарниот заден дел за да ја погоди првата точка на свиткување. Потоа користи 110 бари притисок за да направи свиткување од 90 ° - ова го формира првиот чекор од поместувањето. Следно, секундарниот заден дел го поместува листот хоризонтално за 5 мм. Конечно, користи 105 бари притисок за да направи втор свиок од 90 °. Ова го комплетира поместувањето и двете површини остануваат паралелни во рамките на ±0,05 mm. Оваа контрола со повеќе оски го елиминира „поместувањето на поместувањето“ - постепеното отстапување во длабочината вообичаено во рачно или основни процеси на свиткување CNC.

Откако ќе го направиме поместувањето, правиме тестирање за компатибилност на склопот. Овој чекор, клучна разлика на нашата услуга, е изграден на разбирањето дека димензионалната точност сама по себе е недоволна без компатибилност на склопот. Ова тестирање не е само проверка на големини. Ние ја копираме вашата вистинска средина за склопување користејќи реални или реплика делови. На пример, ако сте нарачале офсет загради за медицински уред, ние ги монтираме заградите на копија од рамката на вашиот уред. Потоа ја прикачуваме медицинската компонента за која е наменета и проверуваме: Дали поместувањето го прави јазот од 8 мм што ви треба помеѓу рамката и раката? Можете ли да ја обезбедите компонентата без да ја присилите или погрешно да го усогласите држачот? Дали претходно избушените дупки во држачот се усогласуваат со дупките во рамката? Ако откриеме неусогласеност - дури и помала од 0,1 mm - ги прилагодуваме поставките за свиткување CNC за остатокот од серијата. Можеби ќе ја прилагодите положбата на задниот дел или притисокот на свиткување. Оваа реална валидација гарантира дека вашите офсет делови не се само димензионално прецизни, туку и оптимизирани за непосредна интеграција.

Обезбедувањето квалитет за офсет делови е изградено околу три критични атрибути. Се фокусираме на три клучни работи: конзистентна длабочина на поместување, паралелизам помеѓу површините за поместување и усогласување со референтните точки на склопување. За секој дел, користиме ласерски мерач на растојание за да ја провериме длабочината на поместување во три точки. Се грижиме дека варијацијата низ делот не е поголема од ± 0,05 mm. За да ја провериме паралелноста, користиме прецизен мерач на плошноста за да ги споредиме двете поместени површини. Ние го отфрламе секој дел каде што јазот помеѓу површините е над 0,08 mm. За проверки на усогласување, ние користиме CMM за мапирање на положбата на претходно избушените дупки или засеци во однос на поместувањето. Погрижуваме тие да одговараат на вашиот план во рамките на ± 0,1 мм. Секој дел што ги поминува овие проверки добива единствен сериски број. Ова се поврзува со податоците за неговото производство за целосна следливост. Ова е од суштинско значење за регулираните индустрии како што се медицинските уреди и воздушната, каде што целосната следливост и усогласеност се задолжителни.

Клучниот диференцијал на Difon лежи во нашата посветеност на иновациите фокусирани на склопување. Знаеме дека потребите за офсет често се менуваат како што се развива дизајнот на вашиот производ. Затоа нудиме „брза реконфигурација“ за тековните проекти. Ако треба да го промените поместувањето од 10 мм на 12 мм во средно производство, нашите CNC машини можат да ги променат поставките за помалку од 10 минути. На основните машини им се потребни 30+ минути - ова многу го намалува времето на застој. Ние исто така даваме совети за „оптимизација на офсет“. Ако на вашиот првичен дизајн му треба сложено поместување со повеќе чекори што чини премногу, нашите инженери можат да предложат поедноставни офсет форми. На пример, минатиот месец клиент побара држач со три посебни поместувања од 5 мм. Го редизајниравме на едно поместување од 15 мм со зачекорени карактеристики. Ова го намали времето на производство за 25% додека ја одржува целосната компатибилност со нивното склопување.

Difon Machinery соработува со вас за да ги реши предизвиците со склопување, испорачувајќи повеќе од само делови - ние обезбедуваме беспрекорна интеграција. Се фокусираме на усогласување на склопот, прецизност на CNC со повеќе оски, тестирање во реалниот свет и флексибилна поддршка. Секој офсет дел што го правиме непречено се вклопува во вашиот производствен процес. Ова ви заштедува време, го намалува отпадот и го прави вашиот производ посигурен. Ако градите електронски куќишта, индустриски кабинети или медицински уреди, ние сме подготвени да ги претвориме вашите офсет потреби во висококвалитетни, подготвени за составување делови. Подготвени сте да разговарате за тоа како нашата експертиза за офсет свиткување може да биде од корист за вашиот проект? Побарајте примерок дел? Дојдете да ја видите нашата фабрика? Контактирајте го нашиот тим. Погледнете сами како нашиот процес го трансформира лимот во прецизни компоненти кои ги подобруваат перформансите и доверливоста на вашите производи
