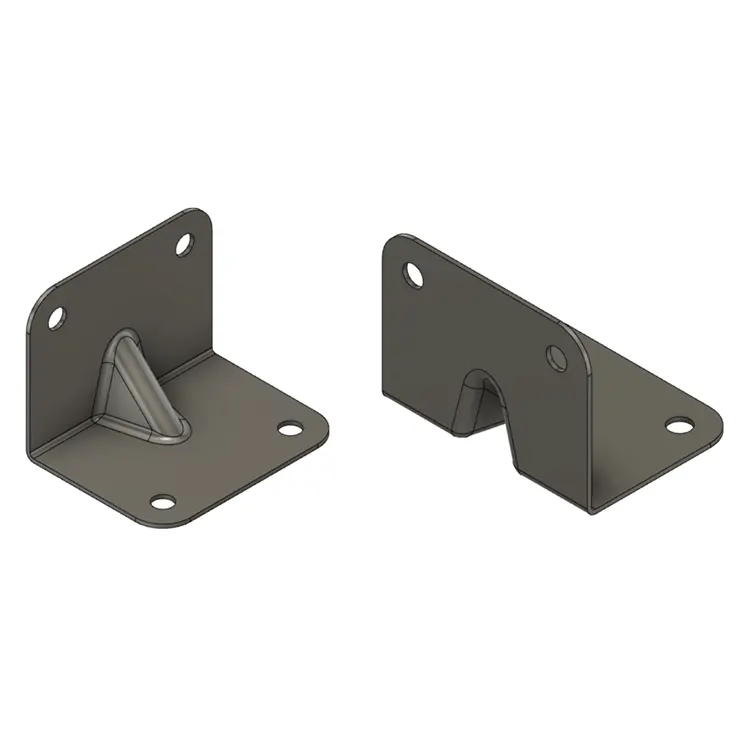

Зацврстувачко ребро

CNC свиткување за прилагодени зацврстувачки делови од ребра лим во Difon Machinery

Производителите во индустрии како што се индустриски полици, медицинска опрема и транспортни компоненти честопати треба да ги направат деловите од лим поцврсти без да додаваат премногу тежина. Оваа рамнотежа е критична: прекумерната тежина ја загрозува функционалноста, додека недоволната цврстина доведува до деформација или дефект при оптоварување. Difon Machinery Co., Ltd. е доверлив снабдувач на услуги за виткање CNC кои се фокусираат на правење прилагодени ребра за зацврстување. Специјализирани сме за специјално изработени делови од лим со интегрирани ребра за зацврстување: тешки панели за полици, основи за медицински уреди, рамки за потпора на каросеријата на камионот и многу повеќе. Секое ребро е дизајнирано и формирано со прецизно CNC свиткување за да одговара на она што ви треба - колку тежина го држи, големината на делот, материјалот. Без разлика дали вашата апликација бара плитки ребра во форма на V за лесни електронски кутии или длабоки ребра во форма на буквата У за индустриски плочи што носат тешки товари. Со избирање на Difon, ја елиминирате традиционалната размена помеѓу силата и тежината. Добивате и партнер кој ги претвора вашите функционални потреби во вистински, силни делови - со што значително ја подобрува издржливоста и работниот век на вашите производи.

Зацврстувачките ребра може да изгледаат како едноставни подигнати линии на лим, но нивниот дизајн и местото каде што ги ставате директно влијаат на тоа колку добро делот се спротивставува на свиткување, извртување или искривување. Генеричките, несекојдневни обрасци на ребра често се неефикасни во решавањето на специфичните структурни предизвици. Земете стандардна плоча за полица: без ребра и може да попушта кога ќе ставите 50 килограми на неа. Неправилно дизајнираните или поставените ребра може да создадат точки на концентрација на стрес, што доведува до пукање на основата на ребрата. Спротивно на тоа, нашите приспособени ребра за зацврстување се дизајнирани да ги распределуваат товарите рамномерно, така што истиот панел може да држи 150 килограми или повеќе без да се свиткува. Продавниците за основен лим нудат само претходно поставени шаблони на ребра - со тоа ги ограничуваат вашите опции за дизајн. Но, ние го третираме секој проект на ребро како да решаваме проблем. Прво, работиме со вашиот тим за да ги разбереме силите со кои делот ќе се соочи. Овој заеднички пристап гарантира дека ребрата обезбедуваат насочено структурно засилување токму онаму каде што е потребно.

Нашата приспособена услуга за вкочанување на ребрата започнува со работен тек во четири чекори: дизајн, потоа изработка. Тој ги интегрира звучните конструктивни инженерски принципи со високопрецизно CNC свиткување, а процесот започнува со консултации за дизајн фокусирани на барањата за носење. Ние ги надминуваме првичните спецификации за да ја анализираме и одредиме оптималната конфигурација на ребрата за вашите специфични потреби за носивост. На пример, ако ви треба челична плоча долга 1,2 метри за магацински полици што собира 100 кг на метар, нашите инженери пресметуваат како да го спречат да се витка. Може да предложиме три ребра во форма на буквата У, на растојание од 300 mm по должината на панелот. Едно централно ребро може да создаде точка на концентрација на стрес, што го загрозува интегритетот на панелот. Ние користиме 2D CAD софтвер за да ги нацртаме ребрата на дизајнот на вашиот дел, а потоа да направиме „мапа со низа на свиткување“. Ова покажува како CNC машината ќе го формира секое ребро - супер важно за да се избегне преклопување на металот или погрешно свиткување. За незгодни делови, како што се закривените основи за медицински уреди, правиме дури и 3D макети. Ова ни овозможува да ја потврдиме интеграцијата на ребрата со целокупната геометрија, идентификувајќи и решавајќи ги потенцијалните проблеми во дизајнот пред производството. Овој дизајнерски чекор не е само за правење ребро - туку за правење ребро што работи со она што треба да го направи делот.

Откако ќе се заврши дизајнот, се префрламе на CNC свиткување за ребрата - и ова бара многу поголема прецизност од стандардното свиткување. Дури и малите разлики во длабочината или аголот на ребрата може да го направат делот послаб. Во Дифон имаме куп машини за виткање CNC со специјални матрици за ребра во форма на V, U, L и Z. Тие исто така имаат динамична контрола на притисокот, така што можеме да ги приспособиме поставките за дизајнот на материјалот и ребрата. Да речеме дека правиме ребро во форма на V од ладно валани челик со дебелина од 2 мм. ЦПУ-машината го порамнува листот со резервна копија која е прецизна до ±0,05 mm. Потоа полека ја спушта матрицата во форма на V - 5 mm во секунда - и турка со притисок од 120 бари. Доволно е да се направи агол од 90°, без разредување на металот на свиокот. За ребро во форма на буквата У од алуминиум со дебелина од 1,5 мм, машината прави два чекори: прво ја свиткува секоја страна до 45°, а потоа се затвора на 180° за да направи форма на буквата У. Времето на задржување од 3 секунди се користи за да се компензира алуминиумската карактеристика на отскокнување, обезбедувајќи прецизност на димензиите. За долги ребра, користиме „сегментирано свиткување“ - машината го прави реброто во делови од 200 mm. Ова ја одржува длабочината и аголот конзистентни на целиот пат. Рачното свиткување често резултира со неконзистентни профили на ребрата и тенки точки на краевите, што ја загрозува структурната ефикасност.

Откако ќе ги направиме ребрата, се фокусираме на доработка и проверка дали делот е доволно цврст. Овие чекори осигуруваат дека ребрестите делови работат добро и изгледаат добро. Прво, користиме ласерски скенер за профил за да ја провериме формата на реброто - длабочина, ширина, агол. Ние го споредуваме со дизајнерската датотека. На пример, ако реброто во форма на буквата У треба да биде длабоко 8 мм, ние се погрижуваме да биде во рамките на ± 0,1 мм од таа длабочина до крај. Ова е клучно за рамномерно ширење на тежината. Потоа ги измазнуваме местата каде што реброто се сретнува со листот со алатка за отстранување на гребенот што има заоблен врв. Без остри рабови - тие може да исечат некого за време на склопувањето или да фатат на други делови. За деловите што треба да изгледаат убаво (како што се панелите на медицинските уреди што ги гледаат луѓето), лесно се брусиме за ребрата да имаат ист финиш како и остатокот од листот.

Покрај проверката на големини, ја тестираме јачината на делот на примероци од секоја серија. Ова ниво на тестирање на перформансите е клучна разлика на нашата услуга. За делови кои имаат тежина, правиме „тест на виткање во три точки“: го ставаме делот на две потпори и полека ја додаваме тежината до средината. Мериме колку се витка. Ако ви треба да се свитка не повеќе од 2 мм под 100 кг, го тестираме со 120 кг - само за да бидеме безбедни. За делови кои вибрираат, правиме 24-часовен тест за вибрации. Ние го монтираме делот на маса за шејкер и го удираме со истите фреквенции со кои би се соочил во вашата фабрика. Се грижиме дека ребрата го спречуваат делот да вибрира премногу - премногу вибрации може да ги олабават завртките или да ги скршат внатрешните делови. Овие тестови не само што го потврдуваат квалитетот, туку обезбедуваат и документирани докази дека деловите ќе работат како што се бара во вашата апликација.

Она што навистина ја разликува нашата приспособена услуга за зацврстување на ребрата е нашата сеопфатна поддршка во текот на целиот ваш производствен циклус - не само за правење делови. За време на фазата на валидација на дизајнот, нудиме евтини примероци: 5–10 ребрести делови за да можете да проверите дали се вклопуваат, како работат и колку тежина имаат. Ако примерокот не ги исполни очекувањата за изведба - на пример, покажувајќи прекумерно отклонување - нашите инженери ќе го усовршат дизајнот на ребрата без дополнителни трошоци. Ова може да вклучи прилагодување на длабочината, количината или профилот на ребрата - каква било оптимизација што е неопходна за да се постигнат целните перформанси. За големи производни патеки, нудиме флексибилна испорака. Ви требаат делови само навреме за вашата линија за склопување? Ние можеме да го направиме тоа. Ние, исто така, безбедно ги складираме вашите дизајни на ребра. Значи, ако треба повторно да нарачате за 6 месеци или една година, брзо ги повлекуваме спецификациите - без одложувања.

Ние признаваме дека многу клиенти можеби немаат внатрешна експертиза за структурно инженерство. Затоа нудиме бесплатна помош за дизајн за приспособени ребра за вкочанетост. Нашите инженери можат да ги разгледаат вашите постоечки дизајни на делови, да најдат слаби точки и да предложат ребра што го прават поцврсто без да чинат повеќе. Минатиот месец ни дојде клиент кој прави медицински колички. Нивната основа беше премногу слаба. Предложивме две плитки ребра во форма на V по должината - нема потреба од подебел метал, што им заштеди пари. Сега е доволно силно за нивната опрема. Овој заеднички пристап поттикнува партнерство насочено кон подобрување на севкупниот квалитет и перформанси на вашиот производ.

Во Difon Machinery Co., Ltd., мислиме дека прилагодените ребра за зацврстување се повеќе од само линии на лим - тие се она што ги прави деловите сигурни и долготрајни. Со интегрирање на аналитички дизајн, прецизно производство, ригорозни тестирања и посветена поддршка, ние испорачуваме ребрести делови кои се прилагодени на вашите потреби, направени да траат и испорачуваат на време. Секој ребрест дел што го правиме е прилагоден на вашите потреби, изграден да трае и доставен на време. Без разлика дали ги зајакнувате полиците, ја стабилизирате медицинската опрема или ги зајакнувате деловите за камиони, ние сме подготвени да ги претвориме вашите потреби за сила во делови што функционираат. Подготвени сте да разговарате за вашите барања за зацврстување на ребрата? Ви треба примерок? Дојдете да ја видите нашата продавница. Погледнете сами како го трансформираме лимот во цврсти, сигурни компоненти кои обезбедуваат непречено и непречено функционирање на вашиот бизнис.
